دستهبندی: دوربین مدار بسته
برند:داهوا (DAHUA)
مدل:PSD81602-A360

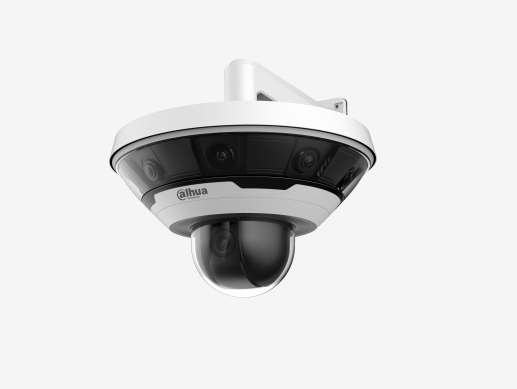

دوربین تحت شبکه پانورامیک ۳۶۰ درجه (۸ سنسور ۲ مگاپیکسل) بههمراه دوربین اسپیددام چرخشی (PTZ) - PSD81602-A360
برند: DAHUA
1) رابطها و اتصالات سختافزاری (Interface)
| نوع رابط | مشخصات فنی و توضیحات |
|---|---|
| خروجی تصویر کمکی (Video Interface) | ۱ پورت (صرفاً برای دوربین اسپیددام PTZ جهت تنظیم و مانیتورینگ محلی) |
| رابط صدا (Audio Interface) | ۲ کانال ورودی / ۱ کانال خروجی (2/1 channel In/Out) |
| رابط صنعتی (Serial Interface) | ۱ پورت RS485 |
| ورودی / خروجی آلارم (Alarm) | ۷ کانال ورودی: 5mA @ 5VDC<br>۲ کانال خروجی: 1A @ 30VDC / 0.5A @ 50VAC |
۲) مشخصات اپتیکی و سنسور تصویر (Sensors & Optics)
الف) بخش دوربین پانورامیک (Panoramic Camera)
| پارامتر فنی | مقدار و توضیحات |
|---|---|
| نوع سنسور تصویر | ۸ عدد سنسور مجزا 1/1.9” 2Megapixel progressive scan CMOS |
| پیکسلهای مؤثر | 2x 4096(H) × 1800(V) |
| سرعت شاتر الکترونیکی | خودکار / دستی (1/3s ~ 1/100000s) |
| حداقل روشنایی (Min. Illumination) | رنگی: 0.005Lux / F2.2 (در 1/3s, 30IRE) و 0.03Lux / F2.2 (در 1/30s, 30IRE)<br>سیاه/سفید: 0.003Lux / F2.2 (در 1/3s, 30IRE) و 0.02Lux / F2.2 (در 1/30s, 30IRE) |
| نسبت سیگنال به نویز (S/N) | بیش از 50dB |
ب) بخش دوربین چرخشی (PTZ Camera)
| پارامتر فنی | مقدار و توضیحات |
|---|---|
| نوع سنسور تصویر | ۱ عدد سنسور 1/1.9” 2Megapixel progressive scan CMOS |
| پیکسلهای مؤثر | 1920(H) × 1080(V) (Full HD 1080P) |
| حافظه رم / رام (RAM / ROM) | ۱۰۲۴ مگابایت (1GB) / ۱۲۸ مگابایت |
| سرعت شاتر الکترونیکی | خودکار / دستی (1s ~ 1/30000s) |
| حداقل روشنایی (Min. Illumination) | رنگی: 0.002Lux / F1.5 (در 1/3s, 30IRE) و 0.01Lux / F1.5 (در 1/30s, 30IRE)<br>سیاه/سفید: 0.001Lux / F1.5 (در 1/3s, 30IRE) و 0.008Lux / F1.5 (در 1/30s, 30IRE) |
| نسبت سیگنال به نویز (S/N) | بیش از 50dB |
۳) مشخصات لنزها و فواصل استاندارد DORI (Lens Specifications)
الف) لنزهای پانورامیک (Panoramic Fixed Lens)
- نوع لنز: ثابت (Fixed) | نوع پایه: Board-in
- فاصله کانونی: ۵ میلیمتر (
5mm) | گشودگی دیافراگم:F2.2 - زاویه دید (Field of View): افقی: ۳۶۰ درجه | عمودی: ۸۰ درجه
- فواصل استاندارد DORI:
- تشخیص (Detect): ۵۳ متر
- مشاهده (Observe): ۲۱ متر
- شناسایی کلی (Recognize): ۱۰ متر
- تعیین هویت دقیق (Identify): ۵ متر
ب) لنز دوربین اسپیددام (PTZ Motorized Lens)
- نوع لنز: موتورایز با دیافراگم خودکار پیشرفته (
Motorized / Auto Iris HALL) | نوع پایه: Board-in - فاصله کانونی: ۵.۵ تا ۲۰۶ میلیمتر (
5.5mm ~ 206mm) - زوم اپتیکال: ۳۷ برابر (37x Optical Zoom) | گشودگی دیافراگم:
F1.5 - زاویه دید افقی: ۶۵.۸ درجه (حالت Wide) تا ۲.۰ درجه (حالت Tele)
- کنترل فوکوس: الکتریکی موتورایز (Motorized)
- جدول فواصل DORI لنز PTZ:
| حالت لنز | تشخیص سوژه (Detect) | نظارت و مشاهده (Observe) | شناسایی کلی (Recognize) | تشخیص هویت (Identify) |
|---|---|---|---|---|
| حالت عریض (Wide - 5.5mm) | ۷۰ متر | ۲۸ متر | ۱۴ متر | ۷ متر |
| حالت تله (Tele - 206mm) | ۲۰۸۰ متر | ۸۳۲ متر | ۴۱۶ متر | ۲۰۸ متر |
۴) عملکرد مکانیکی اسپیددام (PTZ Functionality)
| پارامتر حرکتی | محدوده و عملکرد |
|---|---|
| دامنه چرخش افقی (Pan) | 0° ~ 360° endless (چرخش ۳۶۰ درجه پیوسته و بدون توقف) |
| دامنه چرخش عمودی (Tilt) | -20° ~ 90° با قابلیت چرخش خودکار تصویر ۱۸۰ درجه (Auto Flip 180°) |
| سرعت چرخش دستی | افقی: ۰.۱ تا ۲۴۰ درجه بر ثانیه | عمودی: ۰.۱ تا ۱۲۰ درجه بر ثانیه |
| تعداد پریستها (Presets) | ۳۰۰ نقطه حافظه |
| حالات و الگوهای حرکتی | ۵ الگو (Pattern)، ۸ گشت خودکار (Tour)، چرخش خودکار (Auto Pan)، اسکن خودکار (Auto Scan) |
| تنظیم تطبیقی سرعت (Speed Setup) | تنظیم خودکار سرعت چرخش متناسب با عمق زوم و فاصله کانونی |
| رفتار پس از قطعی برق (Power up Action) | بازگردانی خودکار به موقعیت قبلی PTZ و وضعیت لنز |
| رفتار در زمان بیکاری (Idle Motion) | فعالسازی پریست، تور، الگو یا اسکن در صورت عدم دریافت دستور در بازه تعیینشده |
| پروتکلهای کنترلی | DH-SD, Pelco-P/D (با قابلیت تشخیص خودکار پروتکل) |
۵) پردازش، کدگذاری و استریم تصویر (Video & Streaming)
| ویژگی | توضیحات و مقادیر |
|---|---|
| کدکهای فشردهسازی | H.265 / H.264 |
| ظرفیت استریم همزمان | ۳ استریم مجزا (Triple Streams) برای هر دو بخش پانورامیک و PTZ |
| وضعیت روز / شب | سوئیچ مکانیکی خودکار Auto (ICR) / Color / B/W |
| بهبود تصویر در نور متضاد | BLC / HLC / WDR |
| تراز سفیدی (White Balance) | خودکار / طبیعی / چراغ خیابان / محیط باز (Outdoor) / دستی |
| کاهش نویز دیجیتال | سهبعدی (3D DNR) |
| مهزدایی (Defog) | پشتیبانی میشود (صرفاً برای دوربین PTZ) |
| زوم دیجیتال | ۱۶ برابر (16x) |
| ماسک حریم خصوصی | پانورامیک: ۴ ناحیه مستطیلی | دوربین PTZ: ۲۴ ناحیه مستطیلی |
| تشخیص حرکت و ناحیه مهم (ROI) | روشن / خاموش (۴ محدوده) |
نرخ فریم و تفکیک استریمها:
- بخش پانورامیک (Panoramic):
- استریم اصلی:
2x 4096×1800(۱ تا ۲۵ فریم بر ثانیه) - استریم فرعی اول:
2x 1024×452(۱ تا ۲۵/۳۰ فریم بر ثانیه) - استریم سوم:
2x 1920×832(۱ تا ۲۵/۳۰ فریم بر ثانیه) - کنترل نرخ بیت:
H.265: 2x (14Kbps ~ 8192Kbps)|H.264: 2x (24Kbps ~ 8192Kbps)
- استریم اصلی:
- بخش چرخشی (PTZ):
- استریم اصلی:
1080P(۱ تا ۵۰/۶۰ فریم بر ثانیه) - استریم فرعی اول:
D1(۱ تا ۵۰/۶۰ فریم بر ثانیه) - استریم سوم:
1080P(۱ تا ۵۰/۶۰ فریم بر ثانیه) - کنترل نرخ بیت:
H.265: 4Kbps ~ 8192Kbps|H.264: 8Kbps ~ 7168Kbps
- استریم اصلی:
۶) هوش مصنوعی و آنالیز رفتار (Intelligence)
- ردیابی خودکار هوشمند (Smart / Auto Tracking): ردیابی کامپوزیت سوژههای متحرک توسط PTZ به دنبال آشکارسازی هدف در تصویر ۳۶۰ درجه پانورامیک.
- تحلیل ویدئویی IVS:
- عبور از خط فرضی (Tripwire)
- ورود/خروج غیرمجاز به محدوده امنیتی (Intrusion)
۷) شبکه، ذخیرهسازی و صوت (Network, Storage & Audio)
| بخش | مشخصات |
|---|---|
| پورت شبکه | ۱ درگاه شبکه گیگابیتی RJ-45 (100/1000Base-T) |
| فشردهسازی صدا | G.711a / G.711Mu / AAC / G.726 |
| پروتکلهای شبکه | HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, QoS, UPnP, NTP, Bonjour, 802.1x, Multicast, ICMP, IGMP, SNMP |
| انطباقپذیری | ONVIF, PSIA, CGI |
| ذخیرهسازی لبه (Edge Storage) | پشتیبانی از حافظه ابری/شبکه NAS، ضبط فوری روی رایانه محلی (Local PC)، درگاه کارت حافظه Micro SD تا ۱۲۸ گیگابایت |
| نرمافزارها و دسترسی | Smart PSS, DSS, Easy4ip / دسترسی موبایل روی iOS و Android |
۸) مشخصات الکتریکی، فیزیکی و استانداردهای حفاظتی
| مشخصه فنی | شرح و مقادیر |
|---|---|
| منبع تغذیه الکتریکی | برق مستقیم ۳۶ ولت (DC 36V) |
| توان مصرفی کل | کمتر از ۱۲۰ وات (<120W) |
| دمای کاری و انبارش | بازه دمایی گسترده -40°C تا +60°C (رطوبت زیر ۹۵ درصد) |
| استانداردهای بدنه | IP67 (ضدآب و ضد نفوذ ذرات) و IK10 (مقاومت بالا در برابر ضربه و وندالیسم) |
| جنس بدنه | فلزی صنعتی یکپارچه (Metal) |
| ابعاد فیزیکی | قطر ۴۴۹.۵ میلیمتر × ارتفاع ۳۴۲.۵ میلیمتر (Φ449.5mm × 342.5mm) |
| وزن دستگاه | وزن خالص: ۱۶ کیلوگرم | وزن ناخالص (همراه با بستهبندی): ۲۵ کیلوگرم |
| گواهینامههای بینالمللی | CE: EN 60950:2000 | UL: UL60950-1 | FCC: Part 15 Subpart B |
جدول مشخصات فنی کلیدی
| دستهبندی | بخش / ویژگی | مشخصات فنی و توضیحات |
|---|---|---|
| ساختار سنسورها | بخش پانورامیک (Panoramic) | ۸ عدد سنسور مجزا 1/1.9” 2Megapixel progressive scan CMOS |
| بخش چرخشی (PTZ) | ۱ عدد سنسور 1/1.9” 2Megapixel progressive scan CMOS |
|
| دید و زاویه پوشش | پوشش پانورامیک | دید پانورامیک کامل ۳۶۰ درجه یکپارچه بدون نقطه کور |
| کدگذاری و فشردهسازی | الگوریتم فشردهسازی | H.265 و H.264 (پشتیبانی از سه استریم همزمان - Triple-stream) |
| رزولوشن و نرخ فریم | رزولوشن بخش پانورامیک | 2x25fps @ 4096 × 1800 (تصویر فوقعریض سراسری با فریمریت روان) |
| رزولوشن بخش PTZ | 50/60fps @ 1080P (تصویر فول اچدی با نرخ فریم بالا برای جزئیات حرکتی) |
|
| پردازش تصویر | قابلیتهای بهبود تصویر | Day/Night (ICR) (سوئیچ خودکار روز/شب)<br>3DNR (کاهش نویز سهبعدی دیجیتال)<br>AWB (تراز سفیدی خودکار)<br>AGC (کنترل گین خودکار)<br>BLC (جبران نور پسزمینه) |
| قابلیتهای هوشمند | ردیابی خودکار هوشمند | Smart Tracking (ردیابی سوژه متحرک توسط دوربین اسپیددام PTZ پس از تشخیص در نمای ۳۶۰ درجه) |
| توابع هوشمند (Intelligent Function) | مجهز به تحلیلهای رفتاری پیشرفته و هشدارهای نظارتی | |
| ذخیرهسازی | حافظه محلی | پشتیبانی از شیار کارت حافظه Micro SD |
| استانداردهای حفاظتی | مقاومت در برابر آب و گردوغبار | استاندارد IP67 (مناسب فضاهای بیرونی با شرایط جوی سخت) |
| مقاومت در برابر ضربه و وندالیسم | استاندارد ضدضربه IK10 |
