برند:داهوا (DAHUA)
مدل:IPC-HDBW81230E-Z

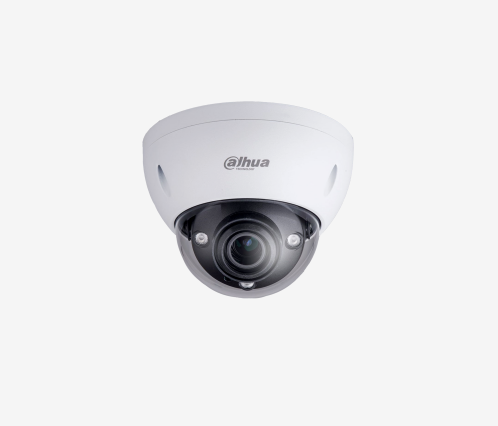

دوربین دام تحت شبکه ۱۲ مگاپیکسل با لنز موتورایز، دید در شب ۵۰ متر و استانداردهای IP67 / IK10 -IPC-HDBW81230E-Z
برند: DAHUA
1) رابطها و اتصالات سختافزاری (Interface)
| نوع رابط | مشخصات فنی و توضیحات |
|---|---|
| خروجی تصویر کمکی (Video Interface) | ۱ درگاه (صرفاً جهت تنظیم و تست هنگام نصب - For adjustment only) |
| رابط صدا (Audio Interface) | ۱ کانال ورودی / ۱ کانال خروجی (1/1 channel In/Out) |
| رابط RS485 | ندارد (N/A) |
| ورودی / خروجی آلارم (Alarm) | ۱ کانال ورودی: 5mA @ 5VDC<br>۱ کانال خروجی: 300mA @ 12VDC |
۲) سنسور و مشخصات اپتیکی دوربین (Camera)
| پارامتر فنی | مقدار و توضیحات |
|---|---|
| نوع سنسور تصویر | 1/1.7” 12Megapixel progressive scan STARVIS™ CMOS |
| تعداد پیکسلهای مؤثر | 4000(H) × 3000(V) (رزولوشن کامل ۱۲ مگاپیکسل) |
| حافظه رم / رام (RAM / ROM) | ۱۰۲۴ مگابایت (1GB) / ۱۲۸ مگابایت |
| سیستم اسکن | Progressive (پیشرونده) |
| سرعت شاتر الکترونیکی | خودکار / دستی (1/3s ~ 1/100000s) |
| حداقل روشنایی (Min. Illumination) | 0.01Lux / F1.53 (رنگی، شاتر 1/3s، با 30IRE)<br>0.1Lux / F1.53 (رنگی، شاتر 1/30s، با 30IRE)<br>0Lux / F1.53 (در حالت روشنایی کامل IR) |
| نسبت سیگنال به نویز (S/N Ratio) | بیش از 50dB |
| تعداد الایدیهای مادون قرمز | ۳ عدد IR LED پرقدرت |
| برد دید در شب (IR Distance) | تا ۵۰ متر (۱۶۴ فوت) |
| کنترل روشنایی مادون قرمز | خودکار (Auto) / دستی (Manual) |
۳) مشخصات لنز و پوشش فواصل DORI (Lens)
| ویژگی لنز | توضیحات فنی |
|---|---|
| نوع لنز | موتورایز (Motorized) با دیافراگم خودکار پیشرفته (Auto Iris - HALL) |
| نوع پایه لنز | Board-in |
| فاصله کانونی | ۴.۱ میلیمتر تا ۱۶.۴ میلیمتر (4.1mm ~ 16.4mm) |
| زوم اپتیکال (Optical Zoom) | ۴ برابر (4x) |
| حداکثر گشودگی دیافراگم | F1.53 |
| زاویه دید (Field of View) | افقی: ۱۰۵° (حالت عریض) تا ۳۵° (حالت تله)<br>عمودی: ۷۷° تا ۲۶° |
| کنترل فوکوس | الکتریکی موتورایز (Motorized) |
| حداقل فاصله فوکوس | ۱ متر (۳.۲۸ فوت) |
جدول فواصل استاندارد استاندارد بینالمللی DORI
| وضعیت فاصله کانونی | تشخیص سوژه (Detect) | نظارت و مشاهده (Observe) | شناسایی کلی (Recognize) | تشخیص هویت دقیق (Identify) |
|---|---|---|---|---|
| حالت Wide (۴.۱ میلیمتر) | ۸۸ متر (289ft) | ۳۵ متر (115ft) | ۱۸ متر (59ft) | ۹ متر (30ft) |
| حالت Tele (۱۶.۴ میلیمتر) | ۲۱۳ متر (699ft) | ۸۵ متر (279ft) | ۴۳ متر (141ft) | ۲۱ متر (69ft) |
۴) پردازش، کدگذاری و استریم تصویر (Video)
| مورد | مقادیر و قابلیتها |
|---|---|
| الگوریتمهای فشردهسازی | H.265+ / H.265 / H.264+ / H.264 |
| قابلیت استریم همزمان | ۳ استریم مجزا (Triple Stream) |
| نرخ بیت تصویر (Bit Rate) | H.264: از 24Kbps تا 16384Kbps<br>H.265: از 14Kbps تا 9984Kbps |
| کنترل نرخ بیت | CBR / VBR |
| وضعیت سوئیچ روز / شب | خودکار مکانیکی Auto(ICR) / Color / B/W |
| تثبیت الکترونیکی تصویر (EIS) | پشتیبانی میشود (کاهش اثر لرزشهای فیزیکی) |
| مهزدایی دیجیتال (Defog) | پشتیبانی میشود (بهبود تصویر در مه، غبار و دود) |
| کنترل نور پسزمینه (BLC Mode) | BLC / HLC / DWDR / SSA |
| کاهش نویز دیجیتال (Noise Reduction) | 3D DNR سهبعدی |
| دید در شب هوشمند (Smart IR) | پشتیبانی میشود (تعدیل شدت نور IR برای جلوگیری از سوختگی چهره سوژه نزدیک) |
| تراز سفیدی (White Balance) | خودکار / نور طبیعی / چراغ خیابانی / فضای باز (Outdoor) / دستی |
| کنترل گین (Gain Control) | خودکار / دستی |
| زوم دیجیتال | ۱۶ برابر (16x) |
| چرخش تصویر (Flip) | 0° / 90° / 180° / 270° |
| آینهای کردن تصویر (Mirror) | روشن / خاموش |
| تشخیص حرکت (Motion Detection) | روشن / خاموش (۴ محدوده مستطیلی) |
| ناحیه مورد توجه (ROI) | روشن / خاموش (۴ محدوده) |
| ماسک حریم خصوصی (Privacy Masking) | روشن / خاموش (۴ محدوده مستطیلی) |
تفکیک رزولوشنها و نرخ فریم استریمها
- استریم اصلی (Main Stream):
- کیفیت ۱۲ مگاپیکسل (
4000 × 3000): ۱ تا ۲۰ فریم بر ثانیه - کیفیت 4K / 8MP (
3840 × 2160): ۱ تا ۲۵/۳۰ فریم بر ثانیه
- کیفیت ۱۲ مگاپیکسل (
- استریم فرعی اول (Sub Stream): کیفیت
D1(۱ تا ۲۵/۳۰ فریم بر ثانیه) - استریم سوم (Third Stream): کیفیت فول اچدی
1080P(۱ تا ۲۵/۳۰ فریم بر ثانیه) - رزولوشنهای پشتیبانیشده:
12M (4000×3000)،4K (3840×2160)،6M (3072×2048)،5M (2560×1920)،3M (2048×1536)،3M (2304×1296)،1080P (1920×1080)،1.3M (1280×960)،720P (1280×720)،D1 (704×576 / 704×480)،VGA (640×480)وCIF (352×288 / 342×240).
۵) قابلیتهای هوشمند و تحلیل رفتار (Intelligence / AI)
قابلیتهای استاندارد IVS:
- خط فرضی (Tripwire): هشدار عبور از خط مجازی دوطرفه یا یکطرفه
- نفوذ به محدوده (Intrusion): نظارت بر ورود/خروج به حریمهای تعریفشده
- اشیاء رهاشده / مفقودشده (Object Abandoned / Missing): کشف کیف، چمدان یا اشیای رهاشده در محیط و مفقود شدن اشیاء تحت نظر
قابلیتهای هوشمند پیشرفته (Advanced Intelligent Functions):
- تشخیص چهره (Face Detection): ردیابی و تفکیک چهره افراد در صحنه
- شمارش افراد (People Counting): آمار دقیق ورود و خروج و عبور عابران
- نقشه حرارتی (Heat Map): تحلیل تراکم تردد و توقف افراد در نواحی مختلف (بسیار کاربردی در محیطهای تجاری و فروشگاهی)
۶) فشردهسازی و استانداردهای صدا (Audio)
| پارامتر | مقدار |
|---|---|
| کدکهای فشردهسازی صدا | G.711a / G.711Mu / AAC / G.726 |
۷) شبکه، بستر ارتباطی و ذخیرهسازی (Network & Storage)
| عنوان | مشخصات فنی |
|---|---|
| پورت شبکه | ۱ پورت شبکه گیگابیتی RJ-45 (100/1000Base-T) |
| پروتکلهای شبکه | HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, QoS, UPnP, NTP, Bonjour, 802.1x, Multicast, ICMP, IGMP, SNMP |
| پروتکلهای تطبیقپذیری | ONVIF, PSIA, CGI |
| روش استریم | Unicast / Multicast |
| سقف دسترسی همزمان | ۱۰ الی ۲۰ کاربر |
| ذخیرهسازی لبه (Edge Storage) | فضای شبکه NAS، ضبط اضطراری روی رایانه محلی (Local PC)، شیار کارت حافظه Micro SD تا ۱۲۸ گیگابایت |
| مرورگرهای تحت وب | IE, Chrome, Firefox, Safari |
| نرمافزارهای مدیریتی | Smart PSS, DSS, Easy4ip |
| پلتفرمهای موبایل | سیستمعاملهای iOS و Android |
۸) زوایای تنظیم مکانیکی لنز (Pan / Tilt / Rotation)
| جهت حرکت دستی | دامنه قابل چرخش |
|---|---|
| چرخش افقی (Pan) | 0° تا 355° |
| چرخش عمودی (Tilt) | 0° تا 64° |
| دوران محوری (Rotation) | 0° تا 355° |
۹) مشخصات برقی و مصرف انرژی (Electrical)
| پارامتر برقی | مقدار |
|---|---|
| ولتاژ ورودی | برق مستقیم DC 12V یا تغذیه تحت شبکه توانبالا PoE+ (802.3at) (کلاس ۴) |
| توان مصرفی کلی | کمتر از ۱۸ وات (<18W) |
۱۰) مشخصات فیزیکی و شرایط محیطی (Construction & Environmental)
| مشخصه فیزیکی | شرح |
|---|---|
| جنس بدنه | فلزی مقاوم (Metal) |
| ابعاد فیزیکی | قطر ۱۵۹.۱ میلیمتر × ارتفاع ۱۱۷.۹ میلیمتر (Φ159.1mm × 117.9mm) |
| دمای کاری و انبارش | بازه دمایی فوقالعاده گسترده -40°C تا +60°C |
| رطوبت مجاز | کمتر از ۹۵٪ RH |
| استاندارد عایقبندی نفوذ | IP67 (مقاوم در برابر غوطهوری در آب و نفوذ گردوغبار شدید) |
| استاندارد مقاومت مکانیکی | IK10 (بالاترین سطح مقاومت ضدضربه و ضد خرابکاری / Vandal-proof) |
۱۱) گواهینامهها و استانداردهای بینالمللی (Certifications)
- استاندارد اتحادیه اروپا: CE (EN 60950:2000)
- استاندارد ایمنی ایالات متحده: UL (UL60950-1)
- استاندارد تداخل الکترومغناطیسی: FCC Part 15 Subpart B
مشخصات فنی دوربین داهوا Dahua IPC-HDBW81230E-Z
دوربین دام تحت شبکه ۱۲ مگاپیکسل با لنز موتورایز، دید در شب ۵۰ متر و استانداردهای IP67 / IK10
| دستهبندی | مشخصات |
|---|---|
| مدل | IPC-HDBW81230E-Z |
| نوع دوربین | دام تحت شبکه مادونقرمز (IR Dome Network Camera) |
| رزولوشن | ۱۲ مگاپیکسل |
| سنسور تصویر | 1/1.7” 12Megapixel Progressive Scan STARVIS™ CMOS |
| کدگذاری ویدئو | فشردهسازی H.265 و H.264 |
| تعداد استریم | سه استریم همزمان (Triple-stream Encoding) |
| نرخ فریم | ۲۰ فریم بر ثانیه در رزولوشن ۱۲ مگاپیکسل (4000×3000)<br>۲۵/۳۰ فریم بر ثانیه در رزولوشن 4K (3840×2160) |
| لنز | موتورایز (Motorized) |
| فاصله کانونی لنز | 4.1mm ~ 16.4mm |
| دید در شب IR | حداکثر تا ۵۰ متر |
| حالت روز و شب | فیلتر مکانیکی خودکار Day/Night (ICR) |
| پردازش تصویر | DWDR، 3DNR، AWB، AGC و BLC |
| حافظه داخلی | پشتیبانی از کارت حافظه Micro SD |
| نرمافزار و مدیریت | مرورگر وب، CMS شامل DSS/PSS و اپلیکیشن DMSS |
| استاندارد ضدآب و گردوغبار | IP67 |
| استاندارد ضدضربه و ضدوندال | IK10 |
| تغذیه شبکه | PoE+ |
توضیح قابلیتهای پردازش تصویر
- DWDR: بهبود جزئیات تصویر در صحنههایی با اختلاف شدید نور و سایه.
- Day/Night (ICR): تغییر خودکار بین حالت رنگی روز و سیاهوسفید شب با استفاده از فیلتر مکانیکی.
- 3DNR: کاهش نویز دیجیتال در شرایط کمنور.
- AWB: تنظیم خودکار تراز سفیدی برای نمایش طبیعیتر رنگها.
- AGC: تنظیم خودکار بهره تصویر در محیطهای کمنور.
- BLC: جبران نور پسزمینه برای جلوگیری از تاریکشدن سوژه در برابر منبع نور شدید.
