دستهبندی: دوربین مدار بسته
برند:داهوا (DAHUA)
مدل:IPC-HDBW1230E

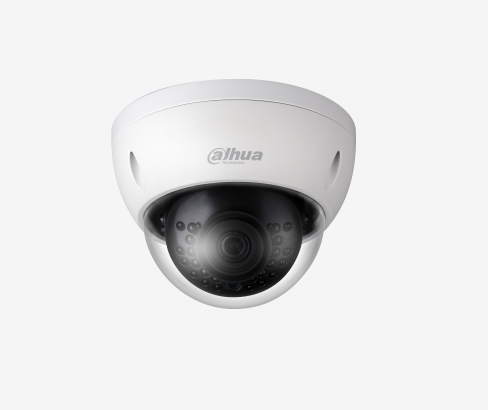

دوربین تحت شبکه مینیدام ۲ مگاپیکسل با دید در شب، IP67 و - Dahua IPC-HDBW1230E- IK10
برند: DAHUA
مشخصات فنی کامل Dahua IPC-HDBW1230E
دوربین مینیدام تحت شبکه ۲ مگاپیکسل، ضدضربه IK10 و ضدآب IP67
۱) رابطها (Interface)
| مورد | مشخصات |
|---|---|
| رابط ویدئو (Video Interface) | ندارد (N/A) |
| رابط صدا (Audio Interface) | ندارد (N/A) |
| رابط RS485 | ندارد (N/A) |
| ورودی / خروجی آلارم (Alarm) | ندارد (N/A) |
۲) دوربین و سنسور (Camera)
| مورد | مشخصات |
|---|---|
| سنسور تصویر | سنسور CMOS پیشرونده ۲ مگاپیکسل، سایز ۱/۲.۷ اینچ |
| پیکسلهای مؤثر | 1920(H) × 1080(V) |
| حافظه RAM / ROM | 256MB / 32MB |
| سیستم اسکن | Progressive (پیشرونده) |
| سرعت شاتر الکترونیکی | خودکار / دستی، از ۱/۳ تا ۱/۱۰۰,۰۰۰ ثانیه |
| حداقل روشنایی | 0.08Lux/F2.0 (رنگی، شاتر 1/3 ثانیه، 30IRE)<br>0.3Lux/F2.0 (رنگی، شاتر 1/30 ثانیه، 30IRE)<br>0Lux/F2.0 (با روشن بودن دید در شب IR) |
| نسبت سیگنال به نویز (S/N Ratio) | بیش از 50dB |
| برد دید در شب (IR Distance) | تا ۳۰ متر (۹۸ فوت) |
| کنترل روشنایی IR | خودکار (Auto) / دستی (Manual) |
| تعداد LEDهای مادون قرمز | ۲۴ عدد |
۳) لنز (Lens)
| مورد | مشخصات |
|---|---|
| نوع لنز | لنز ثابت (Fixed) |
| نوع پایه نصب لنز | Board-in |
| فاصله کانونی | ۲.۸ میلیمتر (گزینههای ۳.۶ میلیمتر و ۶ میلیمتر بهصورت اختیاری) |
| حداکثر گشودگی دیافراگم | F2.0 |
| زاویه دید (افقی / عمودی) | افقی: ۱۰۴° (با لنز ۲.۸mm) / ۹۲° (با لنز ۳.۶mm)<br>عمودی: ۵۵° (با لنز ۲.۸mm) / ۵۰° (با لنز ۳.۶mm) |
| کنترل فوکوس | ثابت (Fixed) |
| حداقل فاصله فوکوس | ۰.۶ متر (۰.۹ متر برای لنز ۳.۶mm) |
فواصل DORI (فاصلهسنجی استاندارد بر حسب متر)
| حالت | تشخیص (Detect) | مشاهده (Observe) | شناسایی کلی (Recognize) | تعیین هویت (Identify) |
|---|---|---|---|---|
| Wide (لنز واید) | ۸۸ متر | ۳۵ متر | ۱۸ متر | ۹ متر |
| Tele (لنز تله) | ۲۱۳ متر | ۸۵ متر | ۴۳ متر | ۲۱ متر |
۴) ویدئو و پردازش تصویر (Video)
| مورد | مشخصات |
|---|---|
| کدگذاری و فشردهسازی | H.265 / H.264H / MJPEG (استریم فرعی) |
| قابلیت استریم | ۲ استریم همزمان |
| نرخ بیت (Bit Rate) | H.265: از 12K تا 6400Kbps<br>H.264: از 32K تا 10240Kbps |
| کنترل نرخ بیت | CBR / VBR |
| حالت روز / شب | خودکار ICR / رنگی / سیاهوسفید |
| جبران نور پسزمینه (BLC Mode) | BLC / HLC / DWDR / SSA |
| تراز سفیدی (White Balance) | خودکار (Auto) / نور طبیعی / چراغ خیابانی / محیط باز (Outdoor) / دستی |
| کاهش نویز (Noise Reduction) | 3D DNR (کاهش نویز دیجیتال سهبعدی) |
| کنترل گین (Gain Control) | خودکار / دستی |
| تثبیت الکترونیکی تصویر (EIS) | دارد (پشتیبانی میشود) |
| دید در شب هوشمند (Smart IR) | دارد (پشتیبانی میشود) |
| زوم دیجیتال | ۱۶ برابر (16x) |
| چرخش تصویر (Flip) | 0° / 90° / 180° / 270° |
| تصویر آینهای (Mirror) | روشن / خاموش |
| تشخیص حرکت (Motion Detection) | روشن / خاموش (۴ محدوده مستطیلی) |
| ناحیه مورد علاقه (ROI) | روشن / خاموش (۴ محدوده) |
| ماسک حریم خصوصی (Privacy Masking) | روشن / خاموش (۴ محدوده مستطیلی) |
رزولوشن و نرخ فریم
- استریم اصلی (Main Stream):
- کیفیت 1080P (
1920 × 1080): ۱ تا ۲۵/۳۰ فریم بر ثانیه
- کیفیت 1080P (
- استریم فرعی (Sub Stream):
- کیفیت D1 (
704 × 576/704 × 480): ۱ تا ۲۵/۳۰ فریم بر ثانیه
- کیفیت D1 (
رزولوشنهای پشتیبانیشده
1080P(1920×1080)، 1.3M(1280×960)، 720P(1280×720)، D1(704×576 / 704×480)، VGA(640×480) و CIF(352×288 / 352×240).
۵) قابلیتهای هوشمند (Intelligence / IVS)
- خط فرضی (Tripwire): تشخیص عبور سوژه از خط مجازی تعیینشده
- نفوذ به محدوده (Intrusion): تشخیص ورود افراد/اشیاء به منطقه ممنوعه
- شیء رها شده / مفقود شده (Object Abandoned / Missing): تشخیص قرار گرفتن یا برداشته شدن شیء در کادر
۶) صدا (Audio)
| مورد | مشخصات |
|---|---|
| فشردهسازی و ورودی صدا | ندارد (N/A) |
۷) شبکه و نرمافزار (Network)
| مورد | مشخصات |
|---|---|
| پورت شبکه | RJ-45 با سرعت 100/1000Base-T |
| پروتکلهای شبکه | HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, QoS, UPnP, NTP, Bonjour, 802.1x, Multicast, ICMP, IGMP, SNMP |
| استانداردهای سازگاری | ONVIF, PSIA, CGI |
| روش ارسال استریم | Unicast / Multicast |
| تعداد کاربران همزمان | ۱۰ الی ۲۰ کاربر |
| مرورگرهای تحت وب | IE, Chrome, Firefox, Safari |
| نرمافزارهای مدیریت | Smart PSS, DSS, Easy4ip |
| سیستمعاملهای موبایل | iOS, Android |
۸) چرخش و تنظیم زاویه نصب (Pan / Tilt / Rotation)
| محور | محدوده تنظیم زاویه |
|---|---|
| Pan (افقی) | 0° تا 355° |
| Tilt (عمودی) | 0° تا 64° |
| Rotation (دوران) | 0° تا 355° |
۹) مشخصات برقی و مصرف انرژی (Electrical)
| مورد | مشخصات |
|---|---|
| منبع تغذیه | DC 12V یا استاندارد PoE+ (802.3at) (کلاس ۴) |
| توان مصرفی | کمتر از 5 وات (< 5W) |
۱۰) شرایط محیطی و ساختار فیزیکی (Environmental & Construction)
| مورد | مشخصات |
|---|---|
| دمای کاری و نگهداری | -30°C تا +60°C |
| رطوبت کاری و نگهداری | کمتر از ۹۵٪ RH |
| استاندارد ضدآب و گردوغبار | IP67 |
| استاندارد ضدضربه و خرابکاری | IK10 |
| جنس بدنه | فلزی (Metal) |
| ابعاد دوربین | قطر ۱۰۹.۹ میلیمتر × ارتفاع ۸۱ میلیمتر (Φ109.9mm × 81mm) |
۱۱) گواهینامهها و استانداردها (Certifications)
- CE: EN 60950:2000
- UL: UL60950-1
- FCC: FCC Part 15 Subpart B
مشخصات فنی Dahua IPC-HDBW1230E
دوربین تحت شبکه مینیدام ۲ مگاپیکسل با دید در شب، IP67 و IK10
برند: داهوا (Dahua)
مدل: IPC-HDBW1230E
نوع دوربین: مینیدام تحت شبکه (IR Mini-Dome Network Camera)
مشخصات اصلی
| مورد | مشخصات |
|---|---|
| سنسور تصویر | CMOS پیشرونده ۲ مگاپیکسل، سایز 1/2.7" |
| رزولوشن اصلی | Full HD — 1920 × 1080 |
| نرخ فریم | ۲۵/۳۰ فریمبرثانیه در رزولوشن 1080P |
| فشردهسازی | H.265 و H.264 با قابلیت دو استریم (Dual Stream) |
| لنز | ثابت ۲٫۸ میلیمتر؛ لنز ۳٫۶ میلیمتر اختیاری |
| دید در شب IR | حداکثر ۳۰ متر |
| حالت روز و شب | Auto (ICR) / رنگی / سیاهوسفید |
| تغذیه | DC 12V و PoE |
| استاندارد حفاظتی | IP67 |
| مقاومت در برابر ضربه | IK10 |
قابلیتهای پردازش تصویر
- DWDR: دامنه دینامیکی دیجیتال برای متعادلکردن بخشهای تاریک و روشن تصویر؛ این قابلیت نسبت به WDR واقعی، عملکرد محدودتری در نورهای بسیار متضاد دارد.
- Day/Night (ICR): فیلتر مکانیکی IR-Cut برای تغییر خودکار تصویر بین رنگی در روز و سیاهوسفید در شب.
- 3DNR: کاهش نویز دیجیتال سهبعدی برای بهبود کیفیت تصویر در محیط کمنور.
- AWB: تراز سفیدی خودکار.
- AGC: کنترل خودکار گین برای حفظ روشنایی مناسب تصویر.
- BLC: جبران نور پسزمینه.
مشاهده و مدیریت از راه دور
- مشاهده تصویر از طریق Web Viewer
- مدیریت و مشاهده با نرمافزارهای DSS و Smart PSS / PSS
- دسترسی از موبایل با اپلیکیشن DMSS
کاربرد پیشنهادی
به دلیل برخورداری از بدنه ضدآب IP67 و ضدضربه IK10، این مدل برای نصب در ورودی ساختمان، پارکینگ، راهرو، آسانسور، فروشگاه، انبار، محوطههای سرپوشیده و محیط بیرونی مناسب است.
لنز ۲٫۸ میلیمتری، زاویه دید بازتری ارائه میدهد و برای پوشش فضای نزدیک مناسبتر است؛ لنز اختیاری ۳٫۶ میلیمتری برای تمرکز بیشتر روی سوژه در فاصله دورتر کاربرد دارد.
