دستهبندی: دوربین مدار بسته
برند:داهوا (DAHUA)
مدل:IPC-HDBW5431E-Z

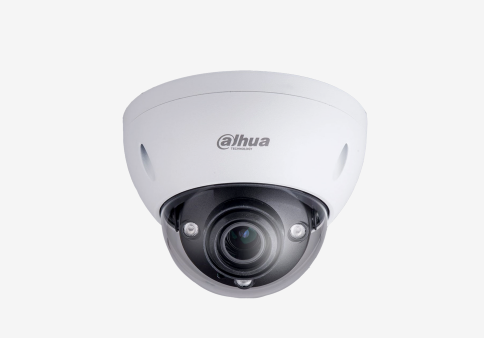

دوربین دام تحت شبکه ۴ مگاپیکسل با لنز موتورایز ۲.۷ تا ۱۲ میلیمتر، دید در شب ۵۰ متر، WDR واقعی و استاندارد ضدخرابکاری - IPC-HDBW5431E-ZI - K10
برند: DAHUA
1) رابطها و اتصالات سختافزاری (Interface)
| نوع رابط | وضعیت / مشخصات فنی |
|---|---|
| خروجی تصویر کمکی (Video Interface) | ۱ پورت (صرفاً جهت تنظیم و تست تصویر / For adjustment only) |
| رابط صدا (Audio Interface) | ۱ کانال ورودی / ۱ کانال خروجی (1/1 channel In/Out) |
| رابط سریال صنعتی (RS485) | ندارد (N/A) |
| ورودی / خروجی آلارم (Alarm) | ۱ کانال ورودی: 5mA 5VDC<br>۱ کانال خروجی: 300mA 12VDC |
۲) سنسور و مشخصات اپتیکی دوربین (Camera)
| پارامتر فنی | مقدار و توضیحات |
|---|---|
| نوع سنسور تصویر | 1/3” 4Megapixel progressive scan CMOS |
| تعداد پیکسلهای مؤثر | 2688(H) × 1520(V) (کیفیت ۴ مگاپیکسل واقعی) |
| حافظه رم / رام (RAM / ROM) | ۵۱۲ مگابایت / ۳۲ مگابایت |
| سیستم اسکن تصویر | Progressive (پیشرونده) |
| سرعت شاتر الکترونیکی | خودکار / دستی (1/3s ~ 1/100000s) |
| نسبت سیگنال به نویز (S/N Ratio) | بیش از 50dB |
| برد دید در شب (IR Distance) | تا ۵۰ متر (164ft) |
| کنترل روشنایی IR | خودکار (Auto) / دستی (Manual) |
۳) مشخصات لنز و فواصل استاندارد DORI (Lens)
| ویژگی لنز | توضیحات فنی |
|---|---|
| نوع لنز | متغیر موتورایز با دیافراگم خودکار (Motorized / Auto Iris - HALL) |
| نوع پایه لنز | Board-in |
| فاصله کانونی | ۲.۷ میلیمتر تا ۱۲ میلیمتر |
| حداکثر گشودگی دیافراگم | F1.4 (جذب نور فوقالعاده بالا) |
| کنترل فوکوس | موتورایز و هوشمند (Motorized) |
| حداقل فاصله فوکوس | ۰.۳ متر (0.3m) |
جدول فواصل استاندارد بینالمللی DORI
| حالت لنز | تشخیص سوژه (Detect) | نظارت و مشاهده (Observe) | شناسایی کلی (Recognize) | تعیین هویت دقیق (Identify) |
|---|---|---|---|---|
| زاویه باز / واید (W) | ۸۸ متر (289ft) | ۳۵ متر (115ft) | ۱۸ متر (59ft) | ۹ متر (30ft) |
| زاویه بسته / تله (T) | ۲۱۳ متر (699ft) | ۸۵ متر (279ft) | ۴۳ متر (141ft) | ۲۱ متر (69ft) |
۴) پردازش، کدگذاری و استریم تصویر (Video)
| مورد | مقادیر و قابلیتها |
|---|---|
| فرمتهای فشردهسازی | H.265+ / H.265 / H.264+ / H.264 |
| قابلیت استریم | پشتیبانی از ۳ استریم همزمان (Triple Streams) |
| کنترل نرخ بیت (Bit Rate Control) | CBR / VBR |
| وضعیت سوئیچ روز / شب | خودکار مکانیکی Auto(ICR) / Color / B/W |
| کنترل نور پسزمینه | BLC / HLC / DWDR / SSA (به همراه WDR واقعی 120dB) |
| دید در شب هوشمند (Smart IR) | پشتیبانی میشود |
| کاهش نویز دیجیتال | 3D DNR سهبعدی |
| زوم دیجیتال | ۱۶ برابر (16x) |
| چرخش تصویر (Flip) | 0° / 90° / 180° / 270° |
| آینهای کردن (Mirror) | روشن / خاموش |
| تشخیص حرکت (Motion Detection) | روشن / خاموش (۴ محدوده مستطیلی) |
| ناحیه مورد توجه (ROI) | روشن / خاموش (۴ محدوده) |
| ماسک حریم خصوصی (Privacy Masking) | روشن / خاموش (۴ محدوده مستطیلی) |
| تراز سفیدی (White Balance) | خودکار / نور طبیعی / چراغ خیابانی / فضای باز (Outdoor) / دستی |
| کنترل گین (Gain Control) | خودکار / دستی |
رزولوشنهای تحت پوشش:
4M (2688×1520) / 3M (2304×1296) / 1080P (1920×1080) / 1.3M (1280×960) / 720P (1280×720) / D1 (704×576 / 704×480) / VGA (640×480) / CIF (352×288 / 352×240).
۵) پردازش صدا (Audio)
| ویژگی صوتی | مقادیر پشتیبانیشده |
|---|---|
| فرمتهای فشردهسازی صدا | G.711a / G.711Mu / AAC / G.726 |
| درگاههای صوتی | ۱ ورودی و ۱ خروجی مستقل جهت اتصال میکروفون و اسپیکر خارجی |
۶) قابلیتهای هوشمند تحلیلی (Intelligence / IVS)
- تشخیص عبور از خط فرضی (Tripwire): تعریف خطوط مجازی جهت نظارت بر تردد
- تشخیص نفوذ به محدوده (Intrusion): کنترل ورود و خروج غیرمجاز به حریم مشخص
- اشیاء رهاشده یا مفقودشده (Object Abandoned / Missing): کشف اشیاء جا مانده یا به سرقت رفته
- آنالیز هوشمند پیشرفته (Advanced AI): تشخیص چهره (Face Detection)
۷) شبکه، ذخیرهسازی و نرمافزارها (Network & Storage)
| عنوان | مشخصات فنی |
|---|---|
| پورت شبکه | ۱ پورت شبکه گیگابیتی RJ-45 (100/1000Base-T) |
| ذخیرهسازی لبه (Edge Storage) | پشتیبانی از Micro SD تا ظرفیت 128GB + ذخیرهسازی تحت شبکه NAS + ضبط مستقیم روی کامپیوتر محلی (Local PC) |
| پروتکلهای شبکه | HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, QoS, UPnP, NTP, Bonjour, 802.1x, Multicast, ICMP, IGMP, SNMP |
| پروتکلهای تطبیقپذیری | ONVIF, PSIA, CGI |
| روش استریم | Unicast / Multicast |
| سقف دسترسی کاربران | ۱۰ الی ۲۰ کاربر همزمان |
| نرمافزارهای مدیریتی (CMS) | Smart PSS, DSS, Easy4ip |
| مرورگرهای تحت وب | IE, Chrome, Firefox, Safari |
| پلتفرمهای همراه | iOS, Android |
۸) دامنه تنظیم فیزیکی و مکانیکی (Pan / Tilt / Rotation)
| جهت حرکت دستی پایه داخلی | دامنه تنظیم زاویه |
|---|---|
| چرخش افقی (Pan) | 0° تا 355° |
| حرکت عمودی (Tilt) | 0° تا 64° |
| چرخش محوری (Rotation) | 0° تا 355° |
۹) مشخصات برقی و انرژی (Electrical)
| پارامتر برقی | مقدار |
|---|---|
| ولتاژ و منبع تغذیه ورودی | برق مستقیم DC 12V یا تغذیه شبکه پیشرفته PoE+ (802.3at) (کلاس ۴) |
۱۰) ساختار فیزیکی و شرایط محیطی (Construction & Environmental)
| مشخصه فیزیکی / محیطی | شرح |
|---|---|
| جنس بدنه | فلزی مقاوم (Metal) |
| مقاومت در برابر خرابکاری و ضربه | استاندارد ضد ضربه IK10 (Vandal Resistance) |
| استاندارد عایقبندی و نفوذ | استاندارد ضد آب و گردوغبار IP67 |
| دمای کاری و انبارش | بازه گسترده -30°C تا +60°C |
| رطوبت مجاز محیط | کمتر از ۹۵٪ RH |
۱۱) گواهینامهها و استانداردهای بینالمللی (Certifications)
- استاندارد ایمنی اروپا: CE (EN 60950:2000)
- استاندارد ایمنی آمریکا: UL (UL60950-1)
- استاندارد تداخل الکترومغناطیسی: FCC Part 15 Subpart B
جدول چکیده قابلیتهای کلیدی
| بخش | ویژگی | شرح فنی |
|---|---|---|
| سنسور تصویر | سنسور و تفکیکپذیری | سنسور 1/3” 4Megapixel progressive scan CMOS با رزولوشن ۴ مگاپیکسل واقعی (2688×1520) |
| لنز و زاویه دید | نوع و فاصله کانونی لنز | متغیر موتورایز (Motorized Lens) در بازه ۲.۷ تا ۱۲ میلیمتر با فوکوس و زوم خودکار از راه دور |
| دید در شب | نورپردازی مادون قرمز | برد دید در شب تا ۵۰ متر (Max. IR LEDs Length 50m) |
| کدگذاری و استریم | فشردهسازی و فریمریت | فرمتهای H.265 و H.264 بهصورت Triple-stream با نرخ 25/30fps در رزولوشن 4MP |
| پردازش نور و تصویر | داینامیک رنج و فیلترها | WDR واقعی (120dB) + فیلتر مکانیکی ICR + کاهش نویز 3DNR + AWB + AGC + BLC |
| ذخیرهسازی محلی | شیار کارت حافظه | پشتیبانی از حافظه محلی Micro SD Card |
| نظارت و مدیریت | پلتفرمهای مانیتورینگ | مرورگر وب (Web Viewer)، نرمافزارهای دسکتاپ Smart PSS / DSS و اپلیکیشن موبایل DMSS |
| تغذیه و انرژی | برقرسانی | پشتیبانی از فناوری PoE (انتقال برق روی کابل شبکه) و تغذیه DC |
| استانداردهای حفاظتی | بدنه و شرایط محیطی | عایق کامل نفوذ آب/گردوغبار IP67 و مقاومت ضد ضربه/خرابکاری IK10 |
