دستهبندی: دوربین مدار بسته
برند:داهوا (DAHUA)
مدل:IPC-HFW1230S

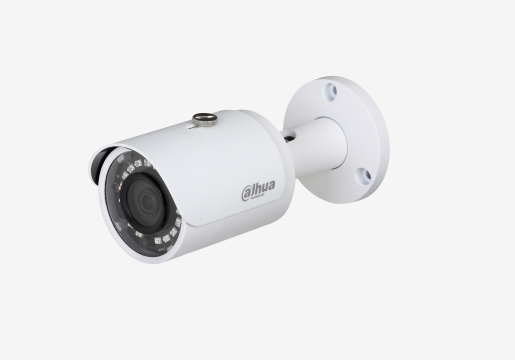

دوربین بولت تحت شبکه ۲ مگاپیکسل (Full HD) با کدک H.265، دید در شب ۳۰ متر، لنز ثابت و استاندارد - PC-HFW1230S - IP67
برند: DAHUA
) رابطها و اتصالات سختافزاری (Interface)
| نوع رابط | وضعیت / مشخصات |
|---|---|
| خروجی تصویر کمکی (Video Interface) | ندارد (N/A) |
| رابط صدا (Audio Interface) | ندارد (N/A) |
| رابط صنعتی (RS485) | ندارد (N/A) |
| ورودی / خروجی آلارم (Alarm) | ندارد (N/A) |
۲) سنسور و مشخصات اپتیکی دوربین (Camera)
| پارامتر فنی | مقدار و توضیحات |
|---|---|
| نوع سنسور تصویر | 1/2.7” 2Megapixel progressive CMOS |
| تعداد پیکسلهای مؤثر | 1920(H) × 1080(V) (رزولوشن کامل 1080P Full HD) |
| حافظه رم / رام (RAM / ROM) | ۲۵۶ مگابایت / ۳۲ مگابایت |
| سیستم اسکن تصویر | Progressive (پیشرونده) |
| سرعت شاتر الکترونیکی | خودکار / دستی (1/3s ~ 1/100000s) |
| حداقل روشنایی (Min. Illumination) | رنگی: 0.08Lux / F2.0 (در 1/3s, 30IRE)<br>رنگی: 0.3Lux / F2.0 (در 1/30s, 30IRE)<br>دید در شب: 0Lux / F2.0 (در حالت روشنایی IR On) |
| نسبت سیگنال به نویز (S/N Ratio) | بیش از 50dB |
| تعداد الایدیهای مادون قرمز | ۱۸ عدد IR LED |
| برد دید در شب (IR Distance) | تا ۳۰ متر (۹۸ فوت) |
| کنترل روشنایی IR | خودکار (Auto) / دستی (Manual) |
۳) مشخصات لنز و فواصل استاندارد DORI (Lens)
| ویژگی لنز | توضیحات فنی |
|---|---|
| نوع لنز | ثابت (Fixed) |
| نوع پایه لنز | Board-in |
| فاصله کانونی | ۲.۸ میلیمتر (آپشنال: ۳.۶ میلیمتر و ۶ میلیمتر) |
| حداکثر گشودگی دیافراگم | F2.0 (F2.0) |
| زاویه دید (Field of View) | لنز ۲.۸ میلیمتر: افقی ۱۰۴° / عمودی ۵۵°<br>لنز ۳.۶ میلیمتر: افقی ۹۲° / عمودی ۵۰° |
| کنترل فوکوس | ثابت (Fixed) |
| حداقل فاصله فوکوس | ۰.۶ متر (در ۲.۸mm) / ۰.۹ متر (در ۳.۶mm) |
جدول فواصل استاندارد بینالمللی DORI
| لنز / فاصله کانونی | تشخیص سوژه (Detect) | نظارت و مشاهده (Observe) | شناسایی کلی (Recognize) | تعیین هویت دقیق (Identify) |
|---|---|---|---|---|
| حالت عریض (W) | ۸۸ متر (289ft) | ۳۵ متر (115ft) | ۱۸ متر (59ft) | ۹ متر (30ft) |
| حالت بسته / تله (T) | ۲۱۳ متر (699ft) | ۸۵ متر (279ft) | ۴۳ متر (141ft) | ۲۱ متر (69ft) |
۴) پردازش، کدگذاری و استریم تصویر (Video)
| مورد | مقادیر و قابلیتها |
|---|---|
| فرمتهای فشردهسازی | H.265 / H.264H / MJPEG (در استریم فرعی) |
| قابلیت استریم | پشتیبانی از ۲ استریم همزمان (استریم سوم در صورت نیاز) |
| کنترل نرخ بیت (Bit Rate Control) | CBR / VBR |
| نرخ بیت تصویر (Bit Rate) | H.265: از 12Kbps تا 6400Kbps<br>H.264: از 32Kbps تا 10240Kbps |
| وضعیت سوئیچ روز / شب | خودکار مکانیکی Auto(ICR) / Color / B/W |
| کنترل نور پسزمینه | BLC / HLC / DWDR / SSA |
| تثبیت الکترونیکی تصویر (EIS) | پشتیبانی میشود |
| دید در شب هوشمند (Smart IR) | پشتیبانی میشود |
| کاهش نویز دیجیتال | 3D DNR سهبعدی |
| زوم دیجیتال | ۱۶ برابر (16x) |
| چرخش تصویر (Flip) | 0° / 90° / 180° / 270° |
| آینهای کردن (Mirror) | روشن / خاموش |
| تشخیص حرکت (Motion Detection) | روشن / خاموش (۴ محدوده مستطیلی) |
| ناحیه مورد توجه (ROI) | روشن / خاموش (۴ محدوده) |
| ماسک حریم خصوصی (Privacy Masking) | روشن / خاموش (۴ محدوده مستطیلی) |
| تراز سفیدی (White Balance) | خودکار / نور طبیعی / چراغ خیابانی / فضای باز (Outdoor) / دستی |
| کنترل گین (Gain Control) | خودکار / دستی |
رزولوشن و نرخ فریم استریمها:
- استریم اصلی (Main Stream): کیفیت
1080P(۱ تا ۵۰/۶۰ فریم بر ثانیه) - استریم فرعی (Sub Stream): کیفیت
D1(۱ تا ۵۰/۶۰ فریم بر ثانیه) - استریم سوم (Third Stream): کیفیت
1080P(۱ تا ۲۵/۳۰ فریم بر ثانیه) - رزولوشنهای قابل پشتیبانی:
1080P (1920×1080)،1.3M (1280×960)،720P (1280×720)،D1 (704×576 / 704×480)،VGA (640×480)،CIF (352×288 / 352×240).
۵) قابلیتهای هوشمند و تحلیل رفتار (Intelligence / IVS)
- عبور از خط فرضی (Tripwire): تعریف خطوط مجازی جهت هشدار عبور افراد و وسایل نقلیه
- نفوذ به محدوده (Intrusion): نظارت بر ورود و خروج غیرمجاز به نواحی تعیینشده
- اشیاء رهاشده / مفقودشده (Object Abandoned / Missing): هشدار در صورت رها شدن بسته مشکوک یا مفقود شدن شیء تحت نظارت
۶) شبکه، بستر ارتباطی و نرمافزارها (Network)
| عنوان | مشخصات فنی |
|---|---|
| پورت شبکه | ۱ پورت شبکه گیگابیتی RJ-45 (100/1000Base-T) |
| پروتکلهای شبکه | HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, QoS, UPnP, NTP, Bonjour, 802.1x, Multicast, ICMP, IGMP, SNMP |
| پروتکلهای تطبیقپذیری | ONVIF, PSIA, CGI |
| روش استریم | Unicast / Multicast |
| سقف دسترسی کاربران | ۱۰ الی ۲۰ کاربر همزمان |
| نرمافزارهای مدیریتی (CMS) | Smart PSS, DSS, Easy4ip |
| مرورگرهای تحت وب | IE, Chrome, Firefox, Safari |
| پلتفرمهای موبایل | iOS, Android |
۷) دامنه تنظیم فیزیکی و مکانیکی (Pan / Tilt / Rotation)
| جهت حرکت دستی | دامنه قابل چرخش |
|---|---|
| افقی (Pan) | 0° تا 360° |
| عمودی (Tilt) | 0° تا 90° |
| دورانی (Rotation) | 0° تا 360° |
۸) مشخصات برقی و مصرف انرژی (Electrical)
| پارامتر برقی | مقدار |
|---|---|
| ولتاژ ورودی | برق مستقیم DC 12V یا تغذیه تحت شبکه PoE+ (802.3at) (کلاس ۴) |
| توان مصرفی کل | کمتر از ۵ وات (<5W) |
۹) مشخصات فیزیکی، بدنه و شرایط محیطی (Construction & Environmental)
| مشخصه فیزیکی / محیطی | شرح |
|---|---|
| جنس بدنه | فلزی مقاوم (Metal) |
| ابعاد دستگاه | قطر ۷۰ میلیمتر × طول ۱۶۴.۷ میلیمتر (Φ70mm × 164.7mm) |
| دمای کاری و انبارش | بازه گسترده -30°C تا +60°C |
| رطوبت مجاز | کمتر از ۹۵٪ RH |
| استاندارد عایقبندی و نفوذ | IP67 (مقاوم در برابر غوطهوری در آب و نفوذ کامل گردوغبار) |
۱۰) گواهینامهها و استانداردهای بینالمللی (Certifications)
- استاندارد ایمنی اروپا: CE (EN 60950:2000)
- استاندارد ایمنی آمریکا: UL (UL60950-1)
- استاندارد تداخل الکترومغناطیسی: FCC Part 15 Subpart B
جدول مشخصات فنی کلیدی
| دستهبندی | ویژگی / پارامتر | مشخصات فنی و مقادیر |
|---|---|---|
| سنسور تصویر (Camera) | نوع سنسور | 1/2.7” 2Megapixel progressive CMOS |
| رزولوشن مؤثر | ۲ مگاپیکسل (1920 × 1080) |
|
| مشخصات لنز (Lens) | نوع لنز | ثابت (Fixed) |
| فاصله کانونی | ۲.۸ میلیمتر (پیشفرض با زاویه باز) / ۳.۶ میلیمتر (انتخابی/Optional) | |
| دید در شب (Night Vision) | نوع نورپردازی | الایدیهای مادون قرمز (IR LEDs) |
| برد دید در شب | تا ۳۰ متر (Max IR Length 30m) |
|
| کدگذاری و ویدئو (Video) | فرمتهای فشردهسازی | H.265 و H.264 (صرفهجویی بالا در پهنای باند و فضای ذخیرهسازی) |
| قابلیت استریم همزمان | دو استریم مجزا (Dual-stream encoding) | |
| نرخ فریم استریم اصلی | 25/30fps @ 1080P (1920×1080) (تصویر فول اچدی کاملاً روان) |
|
| پردازش و بهبود تصویر | کنترل نور پسزمینه و داینامیک | DWDR (دامنه دینامیکی دیجیتال) + BLC (جبران نور پسزمینه) |
| سوئیچ روز/شب | Day/Night (ICR) مکانیکی خودکار |
|
| کاهش نویز و تراز نور | 3DNR (کاهش نویز ۳ بعدی) + AWB (تراز سفیدی خودکار) + AGC (کنترل گین خودکار) |
|
| شبکه و مانیتورینگ | ابزارهای مشاهده و مدیریت | مرورگرهای وب (Web Viewer)، نرمافزارهای CMS شامل Smart PSS و DSS، اپلیکیشن موبایل DMSS |
| الکتریکال و تغذیه | روشهای تغذیه | پشتیبانی از برق مستقیم DC 12V و فناوری تغذیه روی کابل شبکه PoE (802.3af) |
| مشخصات محیطی و بدنه | استاندارد عایقبندی و نفوذ | IP67 (مقاوم در برابر غوطهوری در آب، گردوغبار و شرایط جوی نامساعد محیط باز) |
| فرم فاکتور بدنه | مینیبولت جمعوجور (Mini-Bullet) مناسب نصب دیواری و سقفی |
